平板式测力传感器与测力仪表 工业测力解决方案的完美搭配

在工业自动化、测试测量和过程控制领域，精准的力值检测是确保产品质量、设备安全和流程稳定的关键。平板式测力传感器（如LFC系列）与专用测力仪表的组合，正成为越来越多工程师青睐的解决方案。本文将深入探讨平板式测力传感器LFC的特点、工作原理，以及如何与测力仪表配合使用，助力您实现高效、可靠的力值测量。

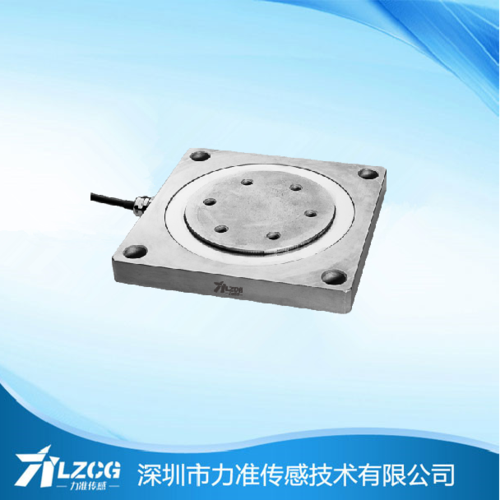

一、平板式测力传感器LFC：低矮身形，强大性能

平板式测力传感器，顾名思义，其外形呈扁平状，与传统柱式或轮辐式传感器相比，具有极低的高度。以LFC系列为例，它通常采用合金钢或不锈钢材质，通过应变片技术将力信号转换为电信号。其核心优势包括：

• 超薄设计：适合安装空间受限的场合，如平台秤、嵌入式测力系统。
• 高刚性：抗侧向力能力强，不易因偏载导致测量误差。
• 量程多样：从几百牛到几十千牛可选，覆盖广泛的应用需求。
• 防护等级高：通常达到IP67，适应潮湿、粉尘等恶劣工业环境。

LFC传感器多用于测量压力或拉力，例如在自动化装配线中监测压装力、在试验机中测量材料强度，或在平台秤中作为核心承重元件。

二、测力仪表：传感器信号的“翻译官”

传感器输出的原始信号通常是毫伏级的微弱电压，必须经过测力仪表的放大、滤波、模数转换和显示，才能成为可读的力值。现代测力仪表功能丰富，不仅提供数字显示，还具备：

• 高精度采样：24位ADC，分辨率可达1/10000以上。
• 多种输出：RS485、RS232、模拟量（0-10V/4-20mA）、继电器等，便于连接PLC或上位机。
• 峰值保持：捕捉瞬态力值，适用于冲击测试。
• 校准功能：支持多点标定，与传感器配对后确保系统精度。

选择测力仪表时，需注意与传感器的信号匹配（如mV/V输出）、激励电压以及量程范围，以保证测量的准确性和稳定性。

三、LFC传感器与测力仪表的协同应用

将LFC平板式测力传感器与合适的测力仪表连接，可构建完整的力值测量系统。以下是几个典型场景：

1. 平台秤：多个LFC传感器安装在秤台四角，并联后接入测力仪表，实现大尺寸平台的质量测量。仪表的 summing 功能可平均各传感器信号，消除偏载影响。
2. 压装设备：LFC传感器置于压头下方，实时监测压装力。测力仪表设定上下限报警，确保压装质量，并通过模拟量输出反馈给PLC控制压力。
3. 材料试验机：LFC作为力传感器，配合动态测力仪表，绘制力-位移曲线，用于研究材料力学性能。

在这些应用中，正确的安装、屏蔽电缆的使用以及定期校准至关重要，可最大限度减少干扰和漂移。

四、选型与使用建议

• 传感器选型：根据额定载荷、安装空间、环境条件选择LFC的量程和材质。注意过载能力，避免冲击损坏。
• 仪表匹配：确认仪表的输入灵敏度（mV/V）与传感器一致，激励电压匹配。对于多传感器系统，选择支持并联的仪表。
• 接线与接地：采用屏蔽电缆，单点接地，远离动力线，以抑制噪声。
• 校准与维护：定期用标准砝码或测力计校准系统，检查传感器安装是否松动，确保长期稳定性。

###

平板式测力传感器LFC与测力仪表的组合，以紧凑的结构、高精度和强大的环境适应性，为工业测力提供了理想方案。无论是简单的力值显示，还是复杂的闭环控制，正确选型与集成都能发挥其最大效能。随着智能制造的推进，这种搭配将持续助力各行业提升测量水平与生产效率。
